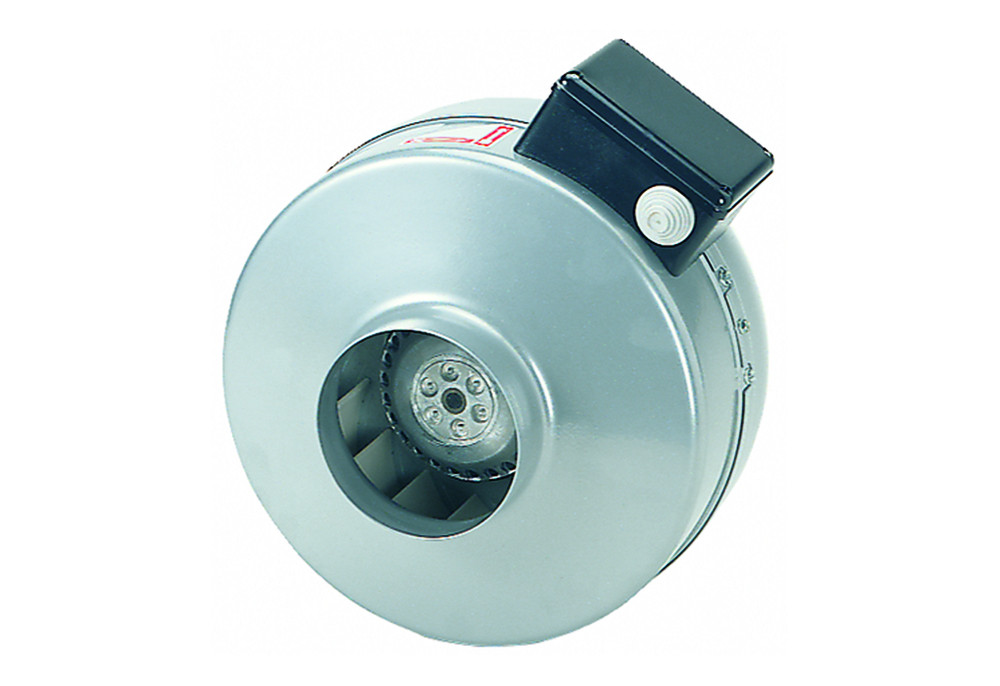

Maico Radial-Rohrventilator ERR 16/1 S
10006375
99503
auf Anfrage
je
1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung
Besondere Eigenschaften: Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt. Einsetzbar für Industrie-und Wohnbauinstallationen. Radiallaufrad mit rückwärtsgekrümmten Schaufeln. Geräuscharm und druckstark. Geringer Platzbedarf durch kompakte Abmessungen. Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung. Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt. Befestigungsfuß als Zubehör lieferbar. Förderrichtung: Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet. Motor: Außenläufer-Kondensatormotor. Betriebskondensator anschlussfertig im Klemmenkasten. Drehzahlsteuerbar. Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig. Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab. Robuster Motor mit Kugellager, wartungsfrei. Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite. Montagehinweise: Einbau in jeder Lage möglich. Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden. Elektrischer Anschluss: Außenliegender Klemmenkasten mit Kabeleinführungstülle. Sicherheitshinweise: Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.Artikel: ERR 16/1 S, Fördervolumen: 720 m3/h, Drehzahl: 2625 1/min, Laufradtyp: radial, Drehzahlsteuerbar: ja, Energieeffizienzklasse: F, Spannungsart: Wechselstrom, Bemessungsspannung: 230 / 220 V, Netzfrequenz: 50 Hz / 60 Hz, Nennleistung: 112 W, IMax: 0,5 A, Schutzart: IP X4, Wärmeklasse: F, Einbaulage: senkrecht / waagerecht, Material Gehäuse: Stahlblech, pulverbeschichtet, Gewicht: 4,3 kg, Nennweite: 160 mm, Breite: 250 mm, Höhe: 237 mm, Tiefe: 210 mm, A: 158 mm, B: 331 mm, Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C, Fördermitteltemperatur bei IMax: -20 °C bis 60 °C, Gleichstrommotor: false
Merkmale
Ventilator ausschwenkbar | Nein |
Schutzart | IPX4 |
Typ | ERR 16/1 S |
Drehzahl | 2625 min-1 |
Leistungsaufnahme [W] | 112 W |
Gewicht [kg] | 4.3 |
Nennstrom [A] | 0.50 A |
Nennleistung [W] | 112 |
Netzfrequenz | 50 |
Nennweite | 160 mm |
Volumenstrom [m³/h] | 720 m³/h |
Tmax bei Imax [°C] | 60 °C |
Schallleistungspegel LwA2 | 54 dB(A) |
Werkstoff des Gehäuses | Stahlblech |
Fördermitteltemperatur [°C] | 60 |
