zum gesamten
Gripple-Sortiment

Das Gripple Drahtseilhaltersortiment für LüKK-Anwendungen wurde als schnelle und vielseitige Lösung zur Abhängung von runden und eckigen Luftleitung, Heizgeräten, Klimakassetten, Deckenstrahlplatten u.v.m entwickelt. Profitieren Sie von den Vorteilen der Gripple Abhängelösungen gegenüber klassischen Befestigungssystemen.
Das Gripple Montagesystem ist auch in Edelstahl und in schwarz erhältlich.

Vorteile des Montagesystems

schnell und einfach zu montieren
kein Zuschnitt, kein Entgraten notwendig
Montagesystem ermöglicht schräge Abhängungen bei weiterhin stabilem Halt
perfekte Kombination aus Belastbarkeit und Ästhetik
erhebliche Zeit- & Arbeitskosteneinsparungen
Gripple-Systeme werden in gebrauchsfertigen Sets
mit der passenden Drahtseillänge und Endung geliefert
keine Werkzeuge benötigt

Gripple Trapez TPZPL

Integrierter Justierungsmechnismus, einfache und schnelle Höhenverstellung vor Anbringung der Last
Last wird auf 4 Befestigungspunkte verteilt
Bessere Vibrationsdämpfung
EN 1507 (Klasse C) Normkonform
Max. Betriebslast 45 kg, Sicherheitsfaktor 5:1
Montage über mehrere Ebenen möglich
Gebrauchsfertige Sets

Gripple Trapez TPZPL (Max. Betriebslast 45 kg)

Länge Seil Endungen	1m	2m	3m	4m	5m	10m
Endung Schlaufe	11270623	11270624	11270625	11270626	11270627	11270628
Gewinde M6	11270629	11270630	11270631	11270632	11270633	11270634
Gewinde M8	11270635	11270636	11270637	11270638	11270639	11270640
Gewinde M10	11270641	11270642	11270643	11270644	11270645	11270646
Gewindeübergang IG M6	11270647	11270648	11270649	11270650	11270651	11270652
Gewindeübergang IG M8	11270653	11270654	11270655	11270656	11270657	11270658
Haken	11270671	11270672	11270673	11270674	11270675	11270676
Lasche/Öse	11270677	11270678	11270679	11270680	11270681	11270682
Lasche/Öse 90°	11270683	11270684	11270685	11270686	11270687	11270688
Queranker	11270659	11270660	11270661	11270662	11270663	11270664
Trapezblechhaken	11270665	11270666	11270667	11270668	11270669	11270670

Gripple UniGrip - Standard

Schnell – bis zu 6-Mal schneller als herkömmliche Systeme
Sicher – kann an der Schiene vorinstalliert werden kann durch den Clip an der Schiene vorinstalliert werden
Einfach – integrierter ergonomischer Knopf zur einfachen Justierung
Verlässlich – der Knopf dient als Verschlussschraube und der Indikator dient zur klaren Erkennung, ob die Installation gesichert ist oder nicht
Vielseitig – große Auswahl an Varianten für eine Vielzahl an Anwendungen
Stark – derzeit höchste Betriebslast; bis zu 250 kg mit Sicherheitsfaktor 5:1

Gripple UniGrip - Standard Nr. 2 (Max. Betriebslast 55 kg)

Länge Seil Endungen	1m	2m	3m	4m	5m	10m
C-Clip	11282670	11282671	11282672	11282673	11282674	11282675
Endung Schlaufe	11282556	11282557	11282558	11282559	11282560	11282561
Gewinde M6	11282568	11282569	11282570	11282571	11282572	11282573
Gewinde M8	11282580	11282581	11282582	11282583	11282584	11282585
Gewinde M10	11282592	11282593	11282594	11282595	11282596	11282597
Gewindeübergang IG M6	11282604	11282605	11282606	11282607	11282608	11282609
Gewindeübergang IG M8	11282610	11282611	11282612	11282613	11282614	11282615
Haken	11282634	11282635	11282636	11282637	11282638	11282639
Lasche/Öse	11282640	11282641	11282642	11282643	11282644	11282645
Lasche/Öse 90°	11282652	11282653	11282654	11282655	11282656	11282657
Queranker	11282622	11282623	11282624	11282625	11282626	11282627
Trapezblechhaken	11282664	11282665	11282666	11282667	11282668	11282669

Gripple UniGrip - Standard Nr. 3 (Max. Betriebslast 110 kg)

Länge Seil Endungen	1m	2m	3m	4m	5m	10m
Endung Schlaufe	11282562	11282563	11282564	11282565	11282566	11282567
Gewinde M6	11282574	11282575	11282576	11282577	11282578	11282579
Gewinde M8	11282586	11282587	11282588	11282589	11282590	11282591
Gewinde M10	11282598	11282599	11282600	11282601	11282602	11282603
Gewindeübergang IG M6	11282616	11282617	11282618	11282619	11282620	11282621
Lasche/Öse	11282646	11282647	11282648	11282649	11282650	11282651
Lasche/Öse 90°	11282658	11282659	11282660	11282661	11282662	11282663
Queranker	11282628	11282629	11282630	11282631	11282632	11282633

Gripple UniGrip - Calibra

Schnell – bis zu 6-Mal schneller als herkömmliche Systeme
Sicher – 35 mm Feinjustierung unter Last durch Ringschraube und M8 Gewinde
Einfach – Ideal zur Justierung unter Last
Verlässlich – der Knopf dient als Verschlussschraube und der Indikator dient zur klaren Erkennung ob die Installation gesichert ist oder nicht
Stark – derzeit höchste Betriebslast; bis zu 55 kg mit Sicherheitsfaktor 5:1

Gripple UniGrip - Calibra Nr. 2 (Max. Betriebslast 55 kg)

Länge Seil Endungen	1m	2m	3m	4m	5m	10m
Endung Schlaufe	11282802	11282803	11282804	11282805	11282806	11282807
Gewinde M8	11282808	11282809	11282810	11282811	11282812	11282813
Haken	11282820	11282821	11282822	11282823	11282824	11282825
Queranker	11282814	11282815	11282816	11282817	11282818	11282819
Trapezblechhaken	11282826	11282827	11282828	11282829	11282830	11282831

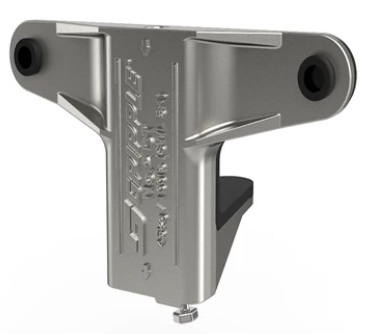

Gripple Trapez TPZGR

Kürzere Arbeitszeit in Höhenlagen
Keine Laufschienen und Befestigungswinkel nötig
Der Trapez™ TPZGR kann am Boden vormontiert werden
Geeignet für alle Lüftungskanäle mit einer Stärke von 0,6 bis 1,5 mm
Die Last wird auf 3 Befestigungspunkte verteilt, für Selbstbohrschrauben oder Blindnieten (nicht im Lieferumfang enthalten)
Verminderte Schallübertragung
EN 1507 Normkonform (Klasse C)
Schnelle Justierung durch Justierstift
Gebrauchsfertige Sets mit einer großen Endungsauswahl

Gripple Trapez TPZGR (Max. Betriebslast 45 kg)

Länge Seil Endungen	1m	2m	3m	4m	5m	10m
Endung Schlaufe	11270551	11270552	11270553	11270554	11270555	11270556
Gewinde M6	11270557	11270558	11270559	11270560	11270561	11270562
Gewinde M8	11270563	11270564	11270565	11270566	11270567	11270568
Gewinde M10	11270569	11270570	11270571	11270572	11270573	11270574
Gewindeübergang IG M6	11270599	11270600	11270601	11270602	11270603	11270604
Gewindeübergang IG M8	11270605	11270606	11270607	11270608	11270609	11270610
Haken	11270581	11270582	11270583	11270584	11270585	11270586
Lasche/Öse	11270587	11270588	11270589	11270590	11270591	11270592
Lasche/Öse 90°	11270593	11270594	11270595	11270596	11270597	11270598
Queranker	11270575	11270576	11270577	11270578	11270579	11270580
Trapezblechhaken	11270611	11270612	11270613	11270614	11270615	11270616

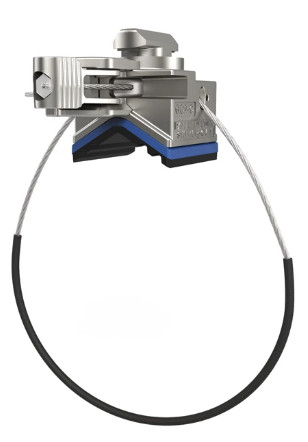

Gripple Zeitsparende Universalrohrschelle QTC

Bis zu 10-Mal schneller als die herkömmlichen Methoden
Universell, für Rohrleitungen von Ø 17 mm bis 89 mm
Ersetzt mehr als 11 Rohrschellengrößen
Vereinfachte Planstudien Einfache Lagerung, weniger Abfälle
Einfache Befestigung am Rohrprofil durch Vierteldrehung
Ummantelung am Drahtseil vormontiert zur Verhinderung galvanischer Korrosion
Lieferung mit den Universelle Montageschienen LPB oder UB
Bessere Vibrationsdämpfung (Reduzierung bis zu 14 dBA) Breiter Pad: Reduzierung bis zu 18 dBA
verschiedene Gummi-Pads (Standard, Breit und Akustik) verfügbar mit Schalldämpfung bis zu 23 dBA
Kompatibel mit Cruflex und Cruphen Isolierung

Gripple Zeitsparende Universalrohrschelle (Max. Betriebslast 75 kg)

Länge Rohrart	400mm	600mm	1,5m	2,5m
Rohrleitungen	11271116	11282536
Rohrleitungen Isolierschlauch	11271117	11282535
Wickelfalzrohr			11270809	11270810

Gripple UniGrip - Y-Fit

Schnell – bis zu 6-Mal schneller als herkömmliche Systeme
Sicher – zwei Befestigungspunkte für ein besseres Gleichgewicht
Einfach – integrierter ergonomischer Knopf zur einfachen Justierung
Verlässlich – der Knopf dient als Verschlussschraube und der Indikator dient zur klaren Erkennung ob die Installation gesichert ist oder nicht
Vielseitig – 150, 300 und 500 mm Schenkel mit einer Vielzahl an Endungen z.B. Queranker, Haken usw.
Stark – derzeit höchste Betriebslast; bis zu 110 kg mit Sicherheitsfaktor 5:1

Gripple UniGrip - Y-Fit Nr. 1 (Max. Betriebslast 15 kg)

Schenkellänge Endungen	150mm	300mm	500mm	800mm
Haken	11271063	11271064	11271065	11271066
Queranker	11271087	11271088	11271089	11271090
Verbindungshaken	11271075	11271076	11271077	11271078

Gripple UniGrip - Y-Fit Nr. 2 (Max. Betriebslast 45 kg)

Schenkellänge Endungen	150mm	300mm	500mm	800mm
Haken	11271067	11271068	11271069	11271070
Haken für Kabelrinnen	11271099	11271100
Queranker	11271091	11271092	11271093	11271094
Verbindungshaken	11271079	11271080	11271081	11271082

Gripple UniGrip - Y-Fit Nr. 3 (Max. Betriebslast 90 kg)

Schenkellänge Endungen	150mm	300mm	500mm	800mm
Haken	11271071	11271072	11271073	11271074
Queranker	11271095	11271096	11271097	11271098
Verbindungshaken

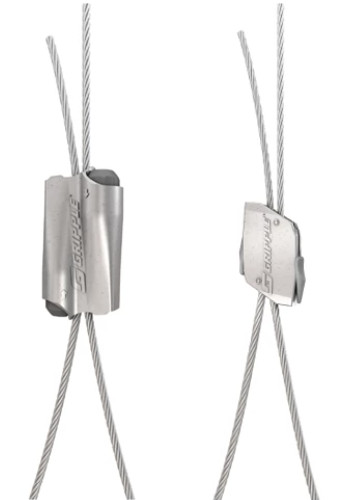

Gripple HF Express

Der HF Express Nr. 1 ist ideal zur Abhängung von Beschilderung, Leuchten und anderen Anwendungen
Der HF Express Nr. 2 ist ideal für die Abhängung von Rohrleitungen, SHK und Elektro-Anwendungen
Bis zu 6-Mal schneller installiert als traditionelle Befestigungssysteme
Ergonomische Druckknöpfe zur einfachen Justierung
Ästhetisch, unauffällig und leicht
Lieferung in gebrauchsfertigen Sets
