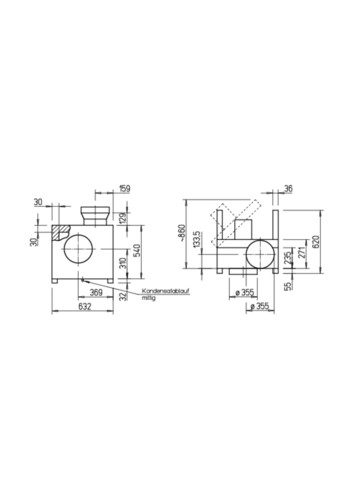

Helios MBD EC 315, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 355
10805078
99502
auf Anfrage
je
1 STK
Für Preis und Lagerbestand bitte einloggen / registrieren
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung
Geräuschgekapselter EC-Radial-Ventilator mit ausschwenkbarer Motor-Laufradeinheit und außerhalb dem Luftstrom liegenden Motor. Doppelwandiges Gehäuse aus verzinktem Stahlblech, schallisoliert durch Auskleidung mit 30 mm starken Mineralwoll-Dämmstoff-Platten. Saug- und druckseitige Rohranschlussstutzen mit Gummilippendichtung auf Norm-Durchmesser abgestimmt. Ventilatortür für Inspektion und Reinigung voll ausschwenkbar. Incl. stabiler Montageschienen mit vier Schwingungsdämpfern. Serienmäßig mit Kondensatablauf und Tropfschutz bei geöffneter Tür. Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus verzinktem Stahlblech, direkt auf Motorwelle aufgesetzt. Guter Wirkungsgrad, niedriges Geräusch. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP55 mit höchstem Wirkungsgrad. Wartungs- und funkstörungsfrei, kugelgelagert. Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik. Bei Überschreitung der maximal zulässigen Temperaturen erfolgt automatisch Drehzahl- und Leistungsanpassung. Stufenlose Drehzahlsteuerung mit Potentiometer oder stufenlose Drehzahlregelung mit Universal-Regelsystem. Anschluss über serienmäßiger Klemmenkasten (IP55) außen am Motor.
Merkmale
Fördermitteltemperatur (max.) [°C] | 120 °C |
Ventilator ausschwenkbar | Ja |
Drehzahl | 3000 min-1 |
Anschlussdurchmesser [mm] | 355 |
Typ | MBD EC 315 B |
Nennleistung [W] | 1380 |
Netzfrequenz | 50 |
Nennweite | 315 mm |
Leistungsaufnahme [W] | 1,38 W |
Schalldruckpegel in 4 m Gehäuseabstrahlung | 65 dB(A) |
Stromaufnahme (Spannung 230 V/50 Hz) | 2,20 A |
Werkstoff des Gehäuses | Stahlblech |
Motortyp | EC |
Volumenstrom, freiblasend [m³/h] | 4200 m³/h |
Fördermitteltemperatur [°C] | 120 |
Anhänge
Datei
(helios_hk_4_0_d_270_271.pdf, 148.78 KB)
Varianten
Helios MBD EC 280, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 280
|
Helios MBD EC 315 A, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 355
|
Helios MBD EC 315, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 355
|
Helios MBD EC 355 A, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 355
|
Helios MBD EC 355, Megabox mit EC-Motor 3-PH 380-480V 50/60Hz regelbar DN 355
|
